Resumen :
El siguiente contenido se refiere a la placa base Land Grid Array 2011 y su zócalo de CPU. Obtenga más información en el sitio de MiniTool Partition Resize.
¿Qué es la placa base LGA 2011?
La placa base LGA 2011 se refiere a una placa base cuyo zócalo de CPU es del tipo LGA 2011.
Acerca de LGA 2011
Socket LGA 2011 es una especie de ranura para CPU Intel. También se le conoce como Toma R y estuvo disponible el 14 de noviembre de 2011. LGA 2011 reemplaza a LGA 1366 y LGA 1567 en computadoras de escritorio y servidores de alto rendimiento y alto rendimiento.
Toma LGA 2011
El zócalo LGA 2011 adopta factores de forma de chip LGA (matriz de rejilla terrestre de chip abatible). Tiene 2011 pines o contactos que sobresalen para contactar con los procesadores en la interfaz inferior. LGA 2011 utiliza el bus frontal (FBS) QuickPath Interconnect (QPI) para conectar el procesador principal a procesadores adicionales. Utiliza un protocolo de interfaz multimedia directa (DIM) 2.0 de 1x a 2x de frecuencia para conectar el procesador al Platform Controller Hub (PCH).
El zócalo del procesador LGA 2011 admite canales DDR3 y DDR4 SDRAM con hasta 3 DIMM registrados o sin búfer por canal, así como hasta 40 carriles PCI Express 2.0 o 3.0. El controlador de memoria y los 40 carriles PCI-E están integrados en la CPU; y, en un procesador secundario, una interfaz PCI-e x4 adicional reemplaza al DMI. Al igual que su predecesor Socket LGA 1366, LGA 2011 no tiene aprovisionamiento para una tarjeta gráfica integrada. LGA 2011 también debe garantizar la escalabilidad de la plataforma más allá de 8 núcleos y 20 MB de caché.
LGA 2011 es utilizado por los procesadores Ivy Bridge-E / EP y Sandy Bridge-E / EP con los correspondientes conjuntos de chips X79 (clase E – entusiasta) y C600 (EP – clase Xeon). Con LGA 1155, los 2 últimos sockets Intel son compatibles con Windows XP y Windows Server 2003.
LGA 2011 ha sido reemplazado por LGA 2066 en las plataformas de estaciones de trabajo y escritorio de alta gama, y ha sido heredado por LGA 3647 en las plataformas de servidor. Posteriormente, la familia de procesadores Xeon E3 pasó a llamarse Xeon E y utiliza sockets de consumo.
LGA 2011-1
También conocido como Socket R2, LGA 2011-1 es una versión actualizada de LGA 2011 y reemplazó a LGA 1567. Se utiliza para Ivy Bridge-EX (Xeon E7 v2), Haswell-EX (Xeon E7 v3) y Broadwell-EX (Xeon CPU E7 v4), que se lanzaron en febrero de 2014, mayo de 2015 y julio de 2016, respectivamente.
LGA 2011-v3
También conocido como LGA 2011-3 o Socket R3, LGA 2011 v3 es otra versión actualizada del socket LGA 2011. Se utiliza para los procesadores Haswell-E y Haswell-EP, que se lanzaron en agosto y septiembre de 2014 respectivamente.
Las dos generaciones de sockets actualizadas anteriores son físicamente similares a LGA 2011. Aún así, tienen diferentes señales eléctricas, una clave de mecanismo de carga independiente (ILM) y la integración del controlador de memoria DDR4 en lugar de DDR3 evitan la compatibilidad con versiones anteriores de los procesadores.
Este artículo contiene información sobre el zócalo del procesador de escritorio Intel LGA 775 y sus procesadores, conjuntos de chips y placas base compatibles.
Lista de procesadores LGA 2011
Los siguientes procesadores son compatibles con el zócalo LGA 2011 y sus versiones actualizadas para computadoras de escritorio y servidores, respectivamente.
Para escritorios
Serie Sandy Bridge-E
- Intel Core i7-3820
- Intel Core i7-3930K
- Intel Core i7-360X Edición extrema
- Intel Core i7-3970X Edición extrema
Serie Ivy Bridge-E
- Intel Core i7-4820K
- Intel Core i7-4930K
- Intel Core i7-4960X Edición extrema
Serie Haswell-E
- Intel Core i7-5820K
- Intel Core i7-5930K
- Intel Core i7-5960X Edición extrema
Serie Broadwell-E
- Intel Core i7-6800K
- Intel Core i7-6850K
- Intel Core i7-6900K
- Intel Core i7-6950X
Para servidores
- Xeon E5-16xx
- Xeon E5-26xx
- Xeon E5-16xx v2 (procesador único)
- Xeon E5-26xx v2 (procesador dual)
- Xeon E5-16xx v3 (enchufe único)
- Xeon E5-26xx v3 (doble zócalo / consumidor)
- Xeon E5-26xx v3 (doble zócalo / frecuencia optimizada)
- Xeon E5-26xx v3 (doble zócalo / bajo consumo)
- Xeon E5-26xx v3 (doble socket / estación de trabajo)
- Xeon E5-26xx v3 (doble socket / almacenamiento y comunicaciones)
- Xeon E5-16xx v4
- Xeon E5-26xx v4
- Puente de arena-EP 4600
- Ivy Bridge-EP v2
Las mejores placas base LGA 2011
A continuación se muestran 3 ejemplos de placas base LGA 2011 populares de diferentes fabricantes de placas base.
Placa madre Intel X79 ATX # 1 ASUS DELUXE LGA 2011
El tipo de procesador de esta placa del sistema es Core i7 (LGA 2011) y su chipset es Intel X79. Es compatible con DDR3 y tiene ranuras de memoria de 8×240 pines con hasta 64 GB de memoria y soporte para cuatro canales. Las ranuras de expansión de esta placa base son PCIe 3.0×16 y PCI-E x1. Sus dispositivos de almacenamiento utilizan la interfaz SATA hasta una velocidad de 6 Gb / s; y sus puertos de panel son USB 3.0.
Placa madre del servidor ASRock Rack EPC612D8 ATX # 2
Esta placa base es de tamaño SSI ATX y es una Placa base LGA 2011-v3. Admite 8 ranuras DIMM DDR4 R de 288 pines (compatible con NVDIMM), 2 puertos LAN RJ45 Gigabit Ethernet, 1 puerto LAN IPMI RJ45 dedicado, una solución para servidor de aplicaciones, servidor GPGPU, alto rango de estaciones de trabajo y virtualización.

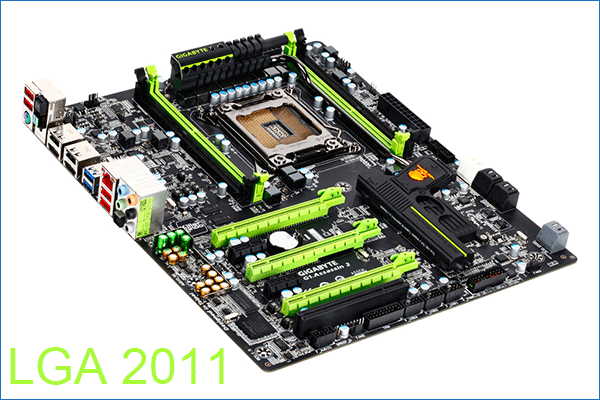

# 3 GIGABYTE G1.Assassin 2 (rev.1.0)
Este placa base dual LGA 2011 es una arquitectura de memoria de cuatro canales y un control de potencia digital completamente nuevo para la memoria y el procesador. Es compatible con PCI-Express 3.0, tecnología UEFI dual-BIOS, Gigabyte Bluetooth 4.0 y tarjeta WiFi para transferencia de datos.
