Resumen :
Este ensayo le mostrará algunos conocimientos sobre cable de alimentación del disco duro externo así como interfaces HDD. Lea más información en el sitio web oficial de MiniTool Partition Resize.

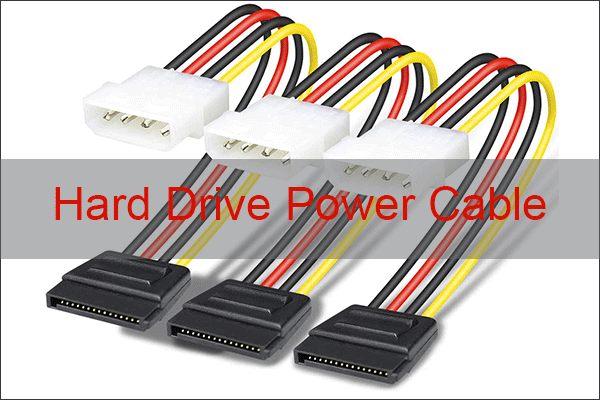

¿Qué es el cable de alimentación del disco duro?
Los cables de alimentación del disco duro conectan los discos duros a la unidad de fuente de alimentación (PSU) en la placa base de una computadora. En pocas palabras, estas son líneas para conectar discos duros y placas base entre sí.
Tipos de cables de alimentación de disco duro
Los tipos de cable de alimentación para discos duros están determinados por la interfaz del disco duro.
Por lo general, hay diferentes interfaces en un disco duro para la fuente de alimentación y la transmisión de datos por separado. Sin embargo, todavía hay discos duros que tienen la misma interfaz para la conexión de datos y energía. Es decir, solo necesita un cable de conexión para conectar el lector a la placa base para la transmisión de datos y energía.
¿Qué es un disco duro externo eSATA? ¿Cómo conectarse para administrar este tipo de disco duro en una PC con Windows? El artículo de hoy abordará estas preguntas en detalle.
Primeras interfaces de disco duro
Las primeras interfaces de disco duro fueron interfaces de datos en serie de bits que conectan los discos duros a los controladores con dos cables, uno para datos y otro para control. Y se necesita un cable adicional para la fuente de alimentación.
SMD
El dispositivo del módulo de almacenamiento es una especie de interfaz de datos en serie de bits introducida por Control Data Corporation (CDC). La interfaz SMD fue la interfaz estándar popular para miniordenadores en las décadas de 1970 y 1980.
ST-506 / ST-412 / ST-412RLL
Se trataba de interfaces de datos en serie de bits introducidas por Seagate Technology a principios de la década de 1980. Eran interfaces estándar para la mayoría de los discos duros pequeños en la década de 1980 y principios de la de 1990. Para el método de codificación de datos.
ESDI
Enhance Small Disk Interface también es un tipo de interfaz de datos en serie bit a bit que Maxtor introdujo por primera vez a fines de la década de 1980 y fue patrocinada por ANSI. ESDI es una interfaz estándar similar a ST412 que admite una mayor velocidad de datos.
¿Cree que su disco duro IDE es demasiado antiguo y está desactualizado? ¿Cómo actualizar IDE a SATA HDD o SSD? Hay un tutorial paso a paso para ayudarlo.
Interfaces seriales de Word
Las interfaces seriales tradicionales conectan discos duros a adaptadores de bus con un solo cable para control y datos.
CTL-I
Controller Interface es una interfaz de palabra a serie y una interfaz de disco de 8 bits introducida por IBM para sus discos duros de mainframe a partir de 3333 en 1972.
SCSI
Small Computer System Interface es una especie de interfaz de palabra serial patrocinada por ANSI introducida a mediados de la década de 1980. Es la interfaz estándar implementada explícitamente para minimizar los esfuerzos de integración de sistemas para la mayoría de los discos duros, empresas, servidores y estaciones de trabajo en el siglo XX.
SCSI de clase de servidor puede utilizar transmisión diferencial, ya sea diferencial de bajo voltaje (LVD) o diferencial de alto voltaje (HVD).
Notar: los voltajes «bajo» y «alto» para SCSI diferencial se relacionan con los estándares SCSI, pero no se corresponden con el significado de voltaje bajo y alto utilizado en contextos generales de ingeniería eléctrica. Tanto LVD como HVD usan señales de voltaje (3.3 V y 5 V respectivamente) en terminología general.
SCSI se llamó originalmente SASI (Shugart Associates System Interface, introducido por Shugart Associates alrededor de 1978) y ha sido reemplazado por SAS.
POWA
Parallel AT Attachment es también una interfaz de palabra en serie que fue introducida a fines de la década de 1980 por Conner Peripherals y luego patrocinada por ANSI. Reemplazó a ST-412, ST-506 y ESDI, y originalmente fue IDE, luego se estandarizó como AT Attachment (ATA).
AT Attachment refleja la integración del controlador con el disco duro. Sin embargo, la integración no era nueva con IDE, ya que se hizo unos años antes en discos SCSI. La integración del controlador y el disco duro estandariza la interfaz host / controlador, reduce la complejidad de la programación y reduce el costo y la complejidad del sistema.
PATA era una interfaz de disco duro estándar en todos excepto en los discos duros corporativos hasta que fue reemplazada por SATA.
¿Qué significa SATA? Este artículo le explica el significado de SATA.
Interfaces de bits seriales
Las interfaces seriales de bits modernas conectan un disco duro a un adaptador de interfaz de bus de host, que está integrado en el puente sur de la placa base de la mayoría de las computadoras, con un solo cable de control / datos. Además, se requiere un cable de alimentación para conectar directamente el disco duro a la fuente de alimentación.
IDE
La interfaz de disco estándar de DEC es un ejemplo temprano de un tipo de interfaz de serie de bits moderna.
FC
Fibre Channel ha reemplazado al SCSI paralelo en los discos duros empresariales. Es un protocolo serial. Normalmente, la topología de conexión Fibre Channel Arbitrated Loop (FC-AL) se utiliza en discos duros.
SATA
El cable de datos Serial AT Attachment tiene un par de datos para la transmisión diferencial de datos al variador y un par para la recepción diferencial al variador; que necesita que los datos se transmitan en serie. Se utiliza un sistema de transmisión diferencial similar en USB, FireWire, SCSI diferencial, etc.
SATA sucedió a PATA. Está patrocinado por ANSI y se introdujo en 2003. SATA es la interfaz más común para todos los discos duros, excepto los discos corporativos como PATA.
SAS
Serial Attached SCSI es la próxima generación de protocolos de comunicación en serie para dispositivos diseñados para velocidades de transmisión de datos mucho más altas. Es el sucesor de SCSI patrocinado por ANSI y presentado en 2004. SAS es la interfaz más común para discos duros empresariales como SCSI.
SAS utiliza un conector de datos y alimentación mecánicamente idéntico para los discos duros estándar SATA1 y SATA2 de 3,5 ”. SAS es compatible con SATA, y muchos controladores SAS RAID orientados al servidor también son capaces de direccionar unidades SATA.
¿Qué es SATA? ¿Qué sabes sobre la velocidad SATA? ¿Cuáles son las diferencias entre SATA 1, SATA 2 y SATA 3? Si no lo sabe, busque las respuestas en este artículo.
Obtenga más información sobre el cable de alimentación del disco duro.
A veces no puede conectar directamente un Cable de alimentación del disco duro con un disco duro. Entonces puedes usar un Cable de alimentación de disco duro SATA adaptador, un cable de extensión de alimentación del disco duro, un Cable de alimentación del disco duro SSD separador (en forma de Y), etc. para tipos de discos como SSD, discos duros internos, discos duros externos, discos duros Western Digital (WD), discos duros Toshiba, discos duros Seagate, discos duros de sobremesa, discos duros de sobremesa, portátiles …
